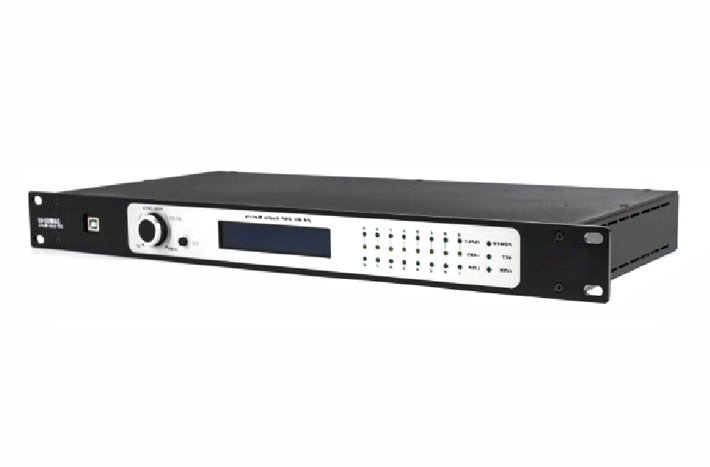

DMA8848音频矩阵
•4、8、12、16路平衡式话筒\线路输入,采用凤凰插接口;
•4、8、12、16路平衡式输出,采用凤凰插接口
•内置16路通道数字信号输入及16通道数字信号输出的Dante网络音频传输接口;
•所有Dante输入通道及输出通道的信号处理具有与模拟通道一样的信号处理功能;
•面板上支持多种音频格式的播放,可扩展USB多媒体存储录制功能;
•支持PC、中控平台、按键面板、触摸面板等方式进行多重控制
•内置信号发生器、自动混音(AM)、自动增益控制(AGC)、反馈消除(AFC)、回声消除(AEC)等主要算法;
•输入每通道:前级放大、信号发生器、扩展器、压缩器、5段参量均衡
•输出每通道:31段图示均衡、延时器、分频器、高低通滤波器、限幅器
•内置图形可视化反馈抑制功能界面,让反馈抑制体现得更加清晰明了
•全功能矩阵混音功能,内置专利性分量式矩阵调节功能;
•内置自动摄像跟踪功能,轻松实现视频会议,支持场景预设功能;断电自动保护记忆功能(10分钟保存一次);
•具有几十余种专业音频处理模块,比如;5段全参量均衡器,31段图示均衡器,高精准的压缩及限幅器,高灵敏的扩展及自动增益,分频器,自动混音器,延时器,矩阵混音器,分量矩阵调节器,噪声门限,静音模块,信号发生器和信号指示电平表等。
•支持通过ipad或iPhone或安卓手机APP软件进行操作控制、切换8个不同场景。面板具备USB接口,支持多媒体存储,可进行播放或存储录播。
•内置中控代码生成器,无需自行套用公式编辑代码;
•设备提供了通用可编程I/O端口,并设置消防联动等功能;
•RS-485双向串行控制接口;可控制外部其它设备如:视频矩阵、摄像机等RS-485设备,或接收第三方RS-485控制。
•每个输入通道提供 +48V 直流 7mA幻象电源;
•可通过USB、WIFI、TCP/IP接口和控制设备连接。
•支持12路逻辑输入,4路电压输出控制的GPIO控制接口。
•直观、简洁的图形化控制软件界面使操作者的良好体验得到极致的放大。
输入接口(多通道凤凰插) |
共1x4个输入接口 |
共2x4个输入接口 |
共3x4个输入接口 |
共4x4个输入接口 |
输出接口(多通道凤凰插) |
共1x4个输出接口 |
共2x4个输出接口 |
共3x4个输出接口 |
共3x4个输出接口 |
Dante输入接口 |
1个RJ45接口(16个通道) |
|||
Dante输出接口 |
1个RJ45接口(16个通道) |
|||
GPIO控制接口 |
支持12路逻辑输入/输出,4路电压输入控制 |
|||
输入阻抗 |
平衡:20kΩ.非平衡:10kΩ |
|||
输出阻抗 |
平衡:100Ω,非平衡:50Ω |
|||
电脑接口 |
RS485接口(RJ-45),有线网络接口,RS232接口。 |
|||
输入共模抑制比 |
≥78dBu(1KHz) |
|||
输入到输出动态范围 |
112dBu |
|||
频率响应 |
20Hz~20kHz (-0.5dB) |
|||
信噪比 |
>93dB@0dBu,1KHz |
|||
谐波失真+噪声 |
≤0.005% @1kHz,0dBu |
|||
通道分离度 |
≥88dB |
|||
输入通道功能 |
|
|||
静音/相位/幻象电源/灵敏度 |
每个输入通道均有独立的静音/相位/幻象电源/灵敏度/0dBu,-6dBu,-30dBu,-36dBu,-42dBu |
|||
测试音频 |
正弦波/粉噪/白噪 |
|||
扩展器 |
阈值:-56dBFS至0dBFS,比率:1至20,启动时间:1ms至1000ms,恢复时间:1ms至1000ms |
|||
均衡器 |
每个输入通道均有独立的5段全参量均衡器;中心频点从20Hz至20KHz带宽:0.02至4.00oct,带宽步距:0.01oct,增益:-15db至+15db,增益步距:0.01db |
|||
压缩器 |
阈值:-48dBFS至0dBFS,比率:1至20,启动时间:1ms至1000ms,恢复时间:1ms至1000ms |
|||
自动增益 |
阈值:-60dBFS至0dBFS,目标阈值: 阈值至0dBFS,比率1至20,启动时间:1ms至1000ms,恢复时间:1ms至1000ms |
|||
自动混音 |
增益:-72d至12dB,比率:1至3,恢复时间:5ms至5000ms |
|||
反馈消除/回声消除 |
有自适应反馈消除、自适应回声消除 |
|||
混音器 |
全功能矩阵混音功能,内置专利性分量式矩阵调节功能 |
|||
输出通道功能 |
|
|||
输出延时 |
每个输出通道有独立的延时(0ms至2000ms或延时距离0m至680m) |
|||
分频器 |
每个输出可独立设置高通低通滤波器(全参数可调)每个滤波器有三种不同类型,八种不同斜率 |
|||
图形均衡 |
每个通道有单独的8段独立图形均衡,带宽:窄带/正常/宽带 |
|||
限幅器 |
阀值:-56dBFS至0dBFS,恢复时间:1ms至1000ms |
|||
静音/相位 |
每个输出通道有独立的静音/相位控制 |
|||
摄像跟踪 |
有接口可连接控制摄像跟踪 |
|||
处理器 |
48KHz采样频率,24位数据位数 |
|||
功耗 |
≤37.8W |
≤37.8W |
≤37.8W |
≤37.8W |
电源 |
AC 90V/240V 50Hz/60Hz |
|||
产品尺寸(WxDxH) |
488X260X44mm |
|||
净重 |
4.3(kg) |
|||
包装尺寸(WxDxH) |
1piece567x377x98mm/0.021m³ 6piece579x389x600mm/0.135m³ |
|||
毛重 |
1piece:5(kg) |
